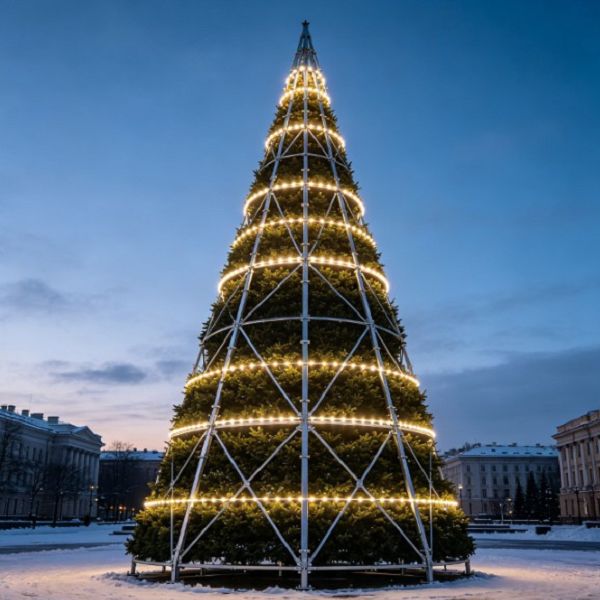

Ukrasni toranj za božićno drvce je teška-modularna strukturna čelična konstrukcija projektirana za velike-izložbe na otvorenom na gradskim trgovima i komercijalnim trgovima, sa stožastim kosturom sastavljenim od vruće-pocinčanih čeličnih komponenti, pričvršćenih visoko-nateznim spojnicama, i ukrašen komercijalnim-razredom-usporivača plamena lišće i programabilni LED sustavi osvjetljenja dizajnirani da izdrže teške zimske vremenske uvjete.
Arhitektonske značajke
Modularni stožasti okvir
Prstenovi sekcijskih vijaka-zajedno i okomita rebra omogućuju sustavnu montažu bez teškog zavarivanja na terenu. Višeslojni dijelovi koji se mogu složiti smanjuju količinu pošiljke i odgovaraju standardnim međunarodnim dimenzijama kontejnera.
Dinamički otpor vjetra
Konstruirana geometrija okvira ravnomjerno raspoređuje bočna opterećenja vjetra preko širokog osnovnog otiska-kompatibilnog balasta. Otvoren-mrežasti strukturni dizajn dopušta prolaz vjetra, značajno smanjujući aerodinamički otpor u usporedbi s čvrstim pločama.
Integrirana distribucija energije
Prethodno-distribucija ožičenog svežnja spušta niz strukturalne kanale kako bi se uklonili zapetljani vanjski kablovi. Brzi-spoji IP67 utikač-i-čvorovi rasvjete sprječavaju prodor vlage tijekom jakih snježnih padalina ili kiše.
Usluga-Dostupan izgled
Unutarnje okomite ljestve za penjanje i sigurni prstenovi platforme omogućuju tehničarima da sigurno servisiraju gornje{0}}naprave. Modularni strujni krugovi izoliraju električne kvarove tako da kvarovi jednog-segmenta ne zatamne čitave okomite zone.
Strukturna anatomija
Osnovni temeljni prsten
Nosivi bazni prsten-teškog konstrukcijskog čelika izravno usidren na betonske temelje pomoću ugrađenih sidrenih vijaka i podmetača za izravnavanje.
Glavno stožasto tijelo
Teleskopski okomiti stupovi i horizontalni slojevi zateznih prstenova koji tvore primarni konus konstrukcije do vršne sidrišne točke.
Središnji potporni jarbol
Središnja čelična cijev s-teškim zidom ide od baze do vrha, apsorbira primarna vertikalna mrtva opterećenja i djeluje kao glavni vod kabela.
Apex Star Mount
Ojačana montažna prirubnica zavarena na gornji dio jarbola, namijenjena za podupiranje prevelikih 3D osvijetljenih vrhova pod velikim torzijskim opterećenjima vjetra.
Tehničke specifikacije
|
Parametar |
Standardni raspon |
Ograničenja prilagodbe |
|
Visina |
6m do 25m |
5m do 30m |
|
Otisak stopala |
3,2 m do 8,5 m promjera. |
Web-izrađeno |
|
Ocjena vjetra |
120 km/h (Snaga 12) |
Podudaranje regionalnog koda |
|
Napon |
220V/380V AC |
24V DC / lokalna mreža |
|
Vlast |
3,5 kW do 18 kW |
Na temelju gustoće LED dioda |
Aplikacijska okruženja
Gradski gradski trg
Veliki javni prostori za okupljanje koji zahtijevaju-vidljive sezonske znamenitosti koje mogu izdržati gust promet pješaka i loše zimsko vrijeme.
Komercijalni trgovački centri
Vanjski ulazi na parkiralište i središnja dvorišta dizajnirani da privuku sezonski promet i poboljšaju večernji maloprodajni ambijent.
Korporacijski kampusi
Ulazi u poslovne objekte i sjedišta poduzeća zahtijevaju izdržljivu, profesionalnu infrastrukturu za odmor.
Tematski parkovi i odmarališta
Mjesta-zabavne zabave s velikim-prometom koja trebaju stalne-radne svečane izložbe predviđene za dugo radno vrijeme u javnim zonama.
Sastav materijala
Primarni okvir
Q235B i Q355B konstrukcijske cijevi od ugljičnog čelika i kutno željezo odabrani za visoku čvrstoću tečenja i otpornost na -hladne vremenske uvjete.
Zaštita od korozije
Vruće-cinčani premaz koji je u skladu s međunarodnim standardima s minimalnom debljinom sloja cinka od 85 mikrometara, završnom obradom poliesterskim prahom otpornim na UV-zrake.
Igle lišća
100% čisti PVC i PE kompozitni ekstrudirani materijal s ugrađenim-UV stabilizatorima i kemijskim usporivačima vatre koji postižu ocjene UL94 V-0.
Hardver za pričvršćivanje
Čelični vijci stupnja 8.8 i razreda 10.9 visoke -natezanja tretirani Dacromet antikorozivnom površinskom oplaticom za sprječavanje galvanske reakcije.
Osvjetljenje i kontrola
Konfiguracija LED niza
Epistar SMD LED čipovi inkapsulirani u debelo silikonsko kućište, raspoređeni u intervalima od 10 cm na teškim-gumiranim kabelima za napajanje.
Optička izvedba
Topla bijela, hladna bijela ili RGB puna{0}}kolorna adresabilna opcija isporučuje svjetlosni tok od 120 lumena po metru s indeksom reprodukcije boja većim od 80.
Ukrasna integracija
Nelomljive polietilenske kuglice otporne na udarce i akrilni ukrasni motivi pričvršćeni na čeličnu rešetku pomoću sigurnosnih užadi od nehrđajućeg čelika.
Kontrolna arhitektura
Industrijski DMX512 kontroleri smješteni u vodootpornim vanjskim NEMA 4X čeličnim ormarićima koji podržavaju automatske dnevne tajmere i daljinsku sinkronizaciju.
Instalacijski protokol
Priprema mjesta
Izlijevanje temelja od armiranog betona ugrađenih u certificirane kaveze za sidrene vijke prema nacrtima opterećenja niskogradnje.
Sklop-na razini tla
Spajanje dijelova osnovnog prstena vijcima i sastavljanje donja tri nivoa na ravnom tlu pomoću standardnih kamionskih dizalica ili mobilnih povišenih radnih platformi.
Vertikalni slijed dizanja
Podizanje pred-sastavljenih dijelova sloja uzastopno na središnji jarbol, pričvršćujući svaku razinu s-zateznim momentom-provjerenim pričvršćivačima prije podizanja sljedećeg segmenta.
Završno puštanje u rad
Ispitivanje otpora električne izolacije, provjera usmjeravanja DMX signala i provjera svih točaka mehaničkog momenta prije javnog otvaranja.
Pakiranje i logistika
Razvrstavanje komponenti
Čelični strukturni elementi grupirani prema razini i boji-označeni izdržljivim metalnim oznakama koje odgovaraju shematskim crtežima instalacije.
Standardi zaštite
Grane lišća komprimirane i pakirane u teške-vreće od polipropilena; delikatne LED žice namotane na plastične kolute i umotane u polietilen s mjehurićima.
Utovar kontejnera
Konstruirani planovi pakiranja optimizirani za standardne suhe kontejnere od 40-stopa visoke kocke, koristeći drvene palete i čelične podupirače kako bi se eliminiralo tranzitno premještanje.
Mogućnosti prilagodbe
Dimenzionalno inženjerstvo
Prilagođene visine usklađene sa specifičnim zahtjevima za slobodno mjesto i kodovima konstrukcijskog opterećenja.
Formulacija palete boja
Prilagođene formule bojanja lišća koje odgovaraju specifičnim Pantone kodovima korporativnih marki ili tradicionalnim regionalnim estetskim preferencijama.
Programiranje osvjetljenja
Prilagođeni rasporedi -mapiranja piksela, interaktivni senzori kretanja i sekvence svjetlosnih efekata po narudžbi programirane prema specifikacijama klijenta.
Modifikacija strukturnog opterećenja
Poboljšani inženjerski izračun-opterećenja vjetrom certificiran za obalne zone ili planinske-lokacije na velikim-nadmorskim visinama koje su izložene ekstremnim meteorološkim uvjetima.
Proizvodnja i kontrola kvalitete
Provjera sirovina
Dolazne čelične ploče i cijevi podvrgavaju se ispitivanju kemijskog sastava i ultrazvučnom pregledu debljine prije puštanja u proizvodnju.
Precizna izrada
CNC lasersko rezanje, automatizirano tračno piljenje i robotsko elektrolučno zavarivanje plinom CO2 osiguravaju dosljednu točnost dimenzija preko modularnih priključnih točaka.
Izvođenje površinske obrade
Više{0}}stupanjsko kiselinsko dekapiranje i alkalno odmašćivanje uranjajućim spremnicima nakon kojih slijede kontrolirane kupke za vruće-cinčavanje rastaljenim cinkom i elektrostatske peći za sušenje praha.
Probno-sklapanje prije otpreme
Probno-tvorničko postavljanje tornjeva za proizvodnju uzoraka za provjeru apsolutnog poravnanja rupa za vijke, strukturalnog viska i kontinuiteta električnog snopa.
Često postavljana pitanja
P: Koji je temelj potreban za ugradnju?
O: Armiranobetonska ploča ili konstruirani betonski stupovi dizajnirani da izdrže izračunate momente prevrtanja i sile-izvlačenja navedene u našem izvješću o strukturnom proračunu.
P: Koliko je tehničara potrebno za montažu?
O: Standardna ekipa od 4 do 6 radnika opremljena dizalicom montiranom na kamion-ili dizalicom sa škarama može sastaviti toranj od 15 metara u roku od 3 do 4 radna dana.
P: Koji je očekivani radni vijek?
O: Vruće{0}}pocinčana i-prevučena čelična konstrukcija pruža radni vijek veći od 15 godina, dok su komponente LED rasvjete ocijenjene za 50.000 kontinuiranih radnih sati.
P: Jesu li zamjenski dijelovi lako dostupni?
O: Svi strukturni moduli i električni kabelski snopovi proizvedeni su uz stroge tolerancije dimenzija, što omogućuje točnu zamjenu pojedinačnih oštećenih dijelova na terenu bez modificiranja susjednog okvira.
