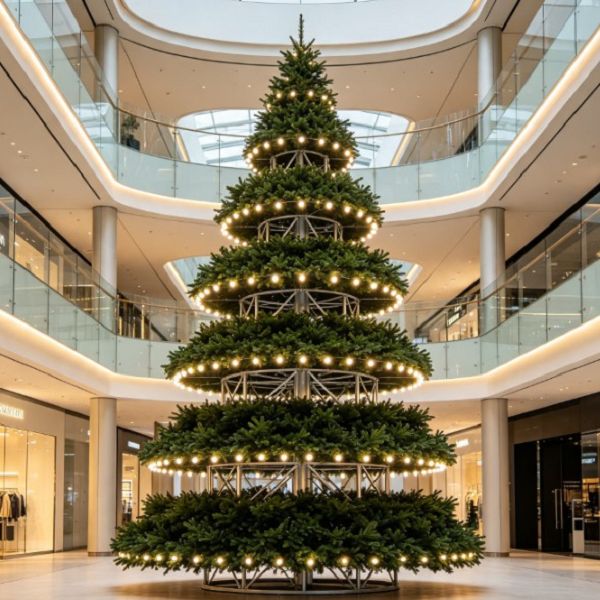

Višeslojni-tornjevi za božićno drvce projektirane su strukturne instalacije izgrađene od segmentiranih slojeva pocinčanih čeličnih okvira koji se mogu slagati jedan u drugi, integriranih s LED rasvjetom visoke-svjetline i-vatrootpornim PVC lišćem, služeći kao žarišne točke visokog-utjecaja za komercijalne trgove, atrije trgovačkih centara i gradske javne prostore.
Osnovne značajke
Progresivna raspodjela opterećenja:Niži slojevi koriste veće promjere baze i povećanu debljinu stijenke za prijenos kumulativnih okomitih opterećenja i momenta smicanja vjetra na sidrene temelje.
Alat-besplatni modularni klinovi za zaključavanje:Segmenti slojeva koriste precizne-strojno obrađene stožaste spojeve učvršćene čvrstim-zakovima za zaključavanje, smanjujući vrijeme mehaničkog pričvršćivanja tijekom strukturalnog sklopa.
Podloge za raspršivanje topline:Moduli -svjetlećih dioda imaju podložne ploče od aluminijske podloge koje učinkovito odvode radnu toplinu, sprječavajući lokaliziranu toplinsku degradaciju.
UV{0}}stabilizirani spojevi lišća:Iglice lišća od polivinil klorida sadrže stabilizatore ultraljubičastog svjetla kako bi se spriječilo raspadanje lanca polimera i blijeđenje boje pod izravnim sunčevim svjetlom.
Strukturni okvir
Stožasti skeletni jarbol
Središnji okomiti potporni stup izrađen od bešavnih cijevi od ugljičnog čelika, koji djeluje kao primarni zatezni i kompresijski kralježak za sklop.
Horizontalni prstenasti nosači
Slojevi-definirajući kružne rešetkaste okvire zavarene izravno na rukavce koji klize preko središnjeg jarbola, uspostavljajući krute radijalne potporne platforme.
Balastirane temeljne ploče
Kvadratne čelične osnovne prirubnice opremljene prethodno-izbušenim rupama za vijke za sigurno pričvršćivanje na betonske balastne blokove ili ekspanzijske sidra.
Interni pristupni kanali
Okomite slobodne zone projektirane unutar donjeg promjera jezgre kako bi tehničarima za održavanje omogućile siguran pregled unutarnjih električnih sabirnica.
Tehničke specifikacije
|
Parametar |
Detalji specifikacije |
|
Standardne visine |
6m do 25m |
|
Promjeri baze |
2,5 m do 8,5 m |
|
Radni napon |
AC 110V / 220V / 380V |
|
Ocjena ulaza |
IP65 / IP67 |
|
Otpornost na vjetar |
Beaufortova ljestvica 10 (28 m/s) |
|
Konstrukcijski čelik |
Q235B / Q355B |
Scenariji primjene
Commercial Mall Plazas:Visoko{0}}vidljivi vanjski tereni za dolaske i središnji atrije dizajnirani za privlačenje pješačkog prometa i usidrenje sezonskih blagdanskih maloprodajnih promocija.
Općinski urbani koridori:Javne pješačke zone, gradski trgovi i gradske šetnice u parku koje služe kao orijentiri okupljanja građana tijekom zimskih proslava.
Ugostiteljstvo i tematski parkovi:Ulazne rotunde hotela u odmaralište, središnje šetalište zabavnog parka i foto-centralne točke zabavnog kompleksa.
Sastav materijala
Okvirne cijevi:Q235B i Q355B konstrukcijski ugljični čelik s minimalnom granicom razvlačenja od 235 MPa do 355 MPa.
Premaz-protiv korozije:Vruće{0}}cinčana obrada s minimalnom debljinom premaza od 85 mikrona, nakon čega slijedi elektrostatički naneseni poliesterski prah na otvorenom.
Elementi lišća:100% čisti PVC materijal koji sadrži integrirane-aditive za usporavanje plamena u skladu s UL94 V-0 standardima zaštite od požara.
Komponente osvjetljenja:Epistar SMD LED čipovi visokog-lumena inkapsulirani u kućištima od prozirnog silikonskog-gela optičkog stupnja.
Rasvjeta i dekorativni elementi
Mogućnost kontrole DMX512
Programabilni čvorovi osvjetljenja- koji mijenjaju boju i podržavaju sinkrono mapiranje piksela za prilagođene svjetlosne predstave i zaslone korporativnog brendiranja.
Visoka-gusto lišće grana
Više igličastih grana po dužnom metru raspoređenih u raspoređenim radijalnim uzorcima kako bi se eliminirala vidljivost unutarnjeg strukturnog okvira iz kutova tla.
Ukrasi s odvojivim motivom
Modularne divovske poklon kutije, 3D osvijetljene zvijezde i ukrasne kugle otporne na udarce pričvršćene pomoću sigurnosnih kablova od nehrđajućeg čelika i brzo{1}}opružnih kopči.
Redoslijed instalacije
Priprema temelja:Lijevanje betonske podloge s ugrađenim sidrenim vijcima ili čeličnim raspodjelnim poprečnim-gredama za površinske balastne protuutege.
Vertikalno podizanje:Podizanje središnjeg osnovnog dijela jarbola, nakon čega slijedi sekvencijalno podizanje i-zaključavanje prstenova gornjeg sloja pomoću mobilne dizalice ili sustava vitla.
Raspored lišća:Radijalno umetanje račvastih panela prema van od okvira jezgre, nakon čega slijedi povezivanje glavnih razvodnika za struju s-razdjelnim kutijama specifičnim za nivo.
Puštanje sustava u rad:Ispitivanje izolacijskog otpora električnih krugova i provjera odziva više{0}}kanalnog DMX kontrolera prije javnog predstavljanja.
Pakiranje za izvoz
Željezni transportni sanduci:Zavareni čelični kavezi za pohranjivanje velikog-promjera koji sadrže individualizirane odjeljke za sprječavanje udarne abrazije između obojenih strukturnih prstenova.
Zaštita od vlage:Više{0}}slojni skupljajući-polietilenski film koji prekriva unutarnje električne komponente i LED žice za sprječavanje korozije-prskanja morskom soli.
Manifesti komponenti:Laminirani popisi pakiranja pričvršćeni na vanjske dijelove sanduka s pojedinostima o točnim količinama vijaka, oznakama za identifikaciju slojeva i dijagramima ožičenja za brzo sortiranje.
Mogućnosti prilagodbe
Dimenzionalno skaliranje
Inženjerske prilagodbe okomitih visinskih razmaka, kutova nagiba i osnovnih dimenzija otiska kako bi odgovarale ograničenim dvorištima ili-krovnim nosivostima.
Prilagodbe palete boja
Pantone-usklađene završne obrade praškastim premazom za konstrukcijske čelične okvire i prilagođene temperature boja za LED elemente.
Električna integracija
Uključivanje pomoćnih izlaznih priključaka za napajanje sekundarnih dekorativnih elemenata i integracija s rasporedima automatizacije rasvjete upravljanja zgradom
Proizvodnja i kontrola kvalitete
Robotsko rezanje i zavarivanje:Automatizirani CNC laserski rezači cijevi s vlaknima i zaštićeni roboti za elektrolučno zavarivanje koji osiguravaju jednoliku dubinu prodiranja i strukturalni integritet spojeva.
Vruće-pocinčavanje:Više{0}}stupanjsko kemijsko dekapiranje, uranjanje u topilicu i galvaniziranje u kupki s rastaljenim cinkom pruža potpuno unutarnje i vanjsko ublažavanje korozije.
Rigorozno testiranje:72-satno kontinuirano gorenje-u testiranju za sve LED rasvjetne žice, visokonaponsko ispitivanje dielektrične čvrstoće i ultrazvučna inspekcija zavara.
Često postavljana pitanja
P: Kako se održava strukturna stabilnost tijekom zimskih bura?
O: Stabilnost se postiže inženjerskim izračunima koji uzimaju u obzir lokalne podatke o opterećenju vjetrom, upotrebom osnovnih ploča širokog-promjera pričvršćenih na armiranobetonske temelje ili kalibrirane čelične balastne utege.
P: Koje je održavanje potrebno tijekom operativne sezone?
O: Rutinske tjedne provjere prekidača zaostale struje glavnog napajanja, vizualni pregled sigurnosnih kabela od nehrđajućeg čelika i površinsko čišćenje dostupnih donjih slojeva lišća.
P: Može li se sustav rasvjete sinkronizirati s vanjskim izvorima glazbe?
O: Da, kontrolni sustav prihvaća standardne ulaze DMX512 signala, omogućujući sinkronizaciju s vanjskim audio sučeljima za glazbene svjetlosne predstave.
P: Kako se postupa sa zamjenskim dijelovima ako dođe do oštećenja tijekom rada?
O: Načela modularnog dizajna dopuštaju izoliranje i zamjenu pojedinačnih slojnih prstenova, segmenata grana ili LED pod-krugova bez rastavljanja cijelog strukturalnog tornja.
