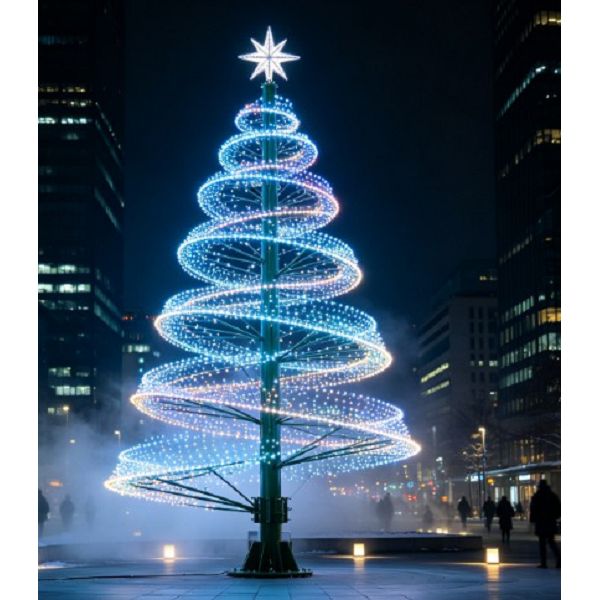

Modularna spiralna silueta sadrži tisuće adresibilnih RGB LED čvorova koji se spiralno penju prema gore do sigurnog zvjezdanog vrha. Napravljen za brzo sezonsko postavljanje, učvršćenje integrira-središnji stup za zaključavanje bez alata i fleksibilne nizove grana koje održavaju preciznu geometrijsku simetriju pod stalnim opterećenjima vjetra.
Strukturno inženjerstvo i komponente
Modularni središnji jarbol:Sekcijska teška{0}}čelična cijev s internim klinovima za poravnanje osigurava okomitu krutost bez potrebe za posebnom opremom za podizanje.
Armatura spiralne grane:Precizno{0}}oblikovani vodoravni žičani prstenovi zavareni na okomita potporna rebra ravnomjerno raspoređuju napetost LED žice po cijelom okviru.
Prsten za stabilnost baze:Optegnuta kružna obodna baza uključuje umetke sidrenih vijaka za sigurno pričvršćivanje na betonske podloge ili balastne utege.
Gornji nosač nadstrešnice:Strojno obrađeni ovratnik za zaključavanje učvršćuje vrhovni zvjezdasti pojas i održava stalnu napetost na spuštajućim LED žicama.
Tehničke specifikacije
|
Parametar |
Specifikacija |
|
Mogućnosti visine |
3M, 5M, 8M, 10M, 12M |
|
Promjeri baze |
1,2M do 4,2M (proporcionalno) |
|
Radni napon |
DC24V / AC110V-240V |
|
Povlačenje energije |
150W – 980W |
|
Ocjena ulaza |
IP65 čvorovi / IP68 čvorovi |
|
Radna temp |
-30 stupnjeva do 60 stupnjeva |
Sastav materijala
Konstrukcija okvira
Q235 konstrukcijski ugljični čelik s automatiziranim robotskim MIG zavarivanjem.
Površinska obrada
Dvo-slojni TGIC poliester premaz u prahu, otporan-na ultraljubičasto zračenje, minimalna debljina 80 mikrona.
LED Enkapsulacija
Puno-prozirna UV-stabilizirana poliuretanska masa za zalivanje koja štiti unutarnje sklopove.
Ožičenje
Vatra-otporan na hladno-Vanjski omotač od-Vatra otporan na plamen s bakrenim vodičima-bez kisika.
Izvedbene značajke
Programabilni načini boja:Podržava DMX512 protokol i kontrolere SD kartica za sinkronizirano više-potjera boja, gradijent blijeđenja i prilagođene piksel-mapirane animacije.
Sklopiva arhitektura:Okvir se okomito sklapa u međusobno povezane prstenove, smanjujući volumen za pohranu za 70 posto u usporedbi s krutim stožastim strukturama.
Terminali za-brzo povezivanje:Plug{0}}and-Plug{0}}and-navojni konektori s oznakom IP68 eliminiraju-pogreške ožičenja na licu mjesta i ubrzavaju integraciju više-žica.
Otpor na opterećenje vjetrom:Konfiguracija aerodinamičkog spiralnog otvora omogućuje-naletima vjetra velike brzine da prođu kroz strukturu, ocijenjeno za uvjete sile 8 na Beaufortovoj ljestvici kada je pravilno usidrena.
Osvjetljenje i vizualna konfiguracija
LED konfiguracija:Visoko{0}}učinkovite Epistar SMD5050 RGB diode raspoređene u intervalima od 50 mm duž komercijalnih-kabela gume.
Svjetlosni tok:22 lumena po pojedinačnom LED čvoru, pružajući visoko-vidljivo osvjetljenje za okruženja u sumrak i noću.
Spektar boja:Punih 16,7 milijuna izlaza spektra boja uz namjenske tople bijele (3000K) i hladne bijele (6000K) balansne kanale.
Ocjena vijeka trajanja:50 000 radnih sati uz održavanje više od 70 posto početne svjetlosne snage.
Smjernice za instalaciju
Priprema temelja
Postavite osnovni prsten na ravnu, ravnu površinu i učvrstite ga ekspanzijskim vijcima ili certificiranim utezima.
Montaža jarbola
Umetnite vertikalne dijelove jarbola uzastopno odozdo prema gore, zatežući integrirane zaporne vijke od nehrđajućeg čelika na svakom spoju.
Postavljanje rasvjete
Odmotajte prethodno pričvršćene spiralne LED žice od vrha okovratnika prema dolje, pričvršćujući srednje sidrene kopče na prstenove okvira.
Integracija napajanja
Spojite vodootporne glavne magistralne vodove na izoliranu jedinicu napajanja i testirajte sinkronizaciju kontrolera prije konačnog sidrenja.
Aplikacijska okruženja
Gradski trg:Instalacije za odmor u središtu grada koje zahtijevaju kontinuirani rad tijekom oštrih zimskih vremenskih uvjeta i velike izloženosti javnosti.
Komercijalni kompleksi:Vanjska dvorišta trgovačkih centara i krovne terase kojima su potrebne vizualne-atrakcije visokog dojma za privlačenje pješačkog prometa.
Ugostiteljske nekretnine:Ulazi u odmarališta i hotelski vrtni putevi zahtijevaju profesionalnu -arhitektonsku rasvjetu.
Mjesta za zabavu:Zone zimskih događanja u tematskim parkovima koriste sinkroniziranu DMX rasvjetu na više sinkroniziranih stabala.
Pakiranje i logistika
Format pakiranja:Izdržljivi-master kartoni od valovitog kartona za izvoz ojačani perimetralnim čeličnim trakama i unutarnjom EPE pjenastom podlogom.
Učinkovitost ravnog-paketa:Složeni okvirni prstenovi slažu se ravno na standardne izvozne palete, optimizirajući prostor kontejnera i smanjujući po-jedinične troškove pomorskog prijevoza.
Odvajanje komponenti:LED žice, izvori napajanja, kontroleri i dijelovi okvira pakirani su u posebne vrećice -zapečaćene kako bi se spriječilo oštećenje prilikom transporta.
Dimenzije palete:Standardne konfiguracije otiska od 1200 mm x 1000 mm dizajnirane za oceanske kontejnere za suho vanjsko vozilo od 20 stopa i 40 stopa.
Mogućnosti prilagodbe
Visina i proporcije
Dostupan prilagođeni građevinski inženjering za ne-standardne visine u rasponu od 2M do 15M s-izračunima opterećenja vjetrom specifičnim za lokaciju.
Temperatura i spektar boje
Prilagođeni omjeri LED dioda sa specifičnim RGBW konfiguracijama, jantarnim akcentima ili monokromatskim svečanim nijansama.
Integracija kontrolera
Nadogradnje kompatibilnosti za središnje sustave upravljanja zgradama, bežične RF daljinske upravljače ili daljinsko zakazivanje-temeljeno na oblaku.
Integracija marke
Prilagođene laserski{0}}rezane čelične konstrukcijske gornje plohe, nosači medaljona s korporativnim logotipom i zaštićene{1}}završne obrade praškastim premazom u boji.
Standardi proizvodnje
Obrada čelika:Automatizirano CNC lasersko rezanje i računalno-upravljani strojevi za savijanje cijevi osiguravaju preciznu ponovljivost dimenzija u -velikim serijama proizvodnje.
Standardi zavarivanja:Certificirane robotske ćelije za zavarivanje izvode kontinuirane probojne zavare na svim konstrukcijskim spojevima-koji nose-opterećenje.
Proces premazivanja prahom:Automatizirano odmašćivanje površine, nanošenje pretvorbe željeznim fosfatom, nanošenje elektrostatskog raspršivanja praha i toplinski tunel za otvrdnjavanje na 200 stupnjeva.
Inspekcija kvalitete:100-postotno električno izgaranje-u testiranju tijekom 48 neprekidnih sati, IP68 ispitivanje uranjanjem na nasumičnim uzorcima i provjere tolerancije dimenzija prije konačnog pakiranja.
Često postavljana pitanja
P: Koji je tipični životni vijek LED rasvjetnog sustava pri neprekidnom radu na otvorenom?
O: Integrirani LED čvorovi ocijenjeni su za 50.000 radnih sati, potpomognuti visokim-pokretačima konstantne-struje koji sprječavaju skokove napona i toplinsku degradaciju.
P: Kako struktura podnosi jake vjetrove tijekom zimskih oluja?
O: Otvoreni spiralni dizajn dopušta vjetru da prolazi kroz okvir umjesto da stvara učinak čvrstog jedra, dok se teški čelični osnovni prsten pričvršćuje za betonska sidra ili balastne utege kako bi se održala stabilnost do sile 8 po Beaufortovoj ljestvici.
P: Jesu li dostupni zamjenski LED nizovi ako su pojedinačni dijelovi oštećeni?
O: Da, modularni kabelski svežanj koristi plug{0}}and-vodootporne konektore, omogućujući timu za održavanje da zamijeni pojedinačne oštećene segmente žice bez rastavljanja cijelog okvira.
P: Koji su zahtjevi za napajanje potrebni za komercijalne instalacije?
O: Jedinice rade na sigurnim DC24V niskim-naponskim izlazima koje pokreću -otporni na vremenske uvjete, zatvoreni step{3}}niži transformatori koji prihvaćaju standardne regionalne AC ulazne napone.
P: Mogu li se obrasci osvjetljenja sinkronizirati na više stabala u projektu?
O: Da, jedinice opremljene DMX512 dekoderima mogu biti-lančano povezane sa središnjim glavnim kontrolerom, omogućujući sinkronizirane svjetlosne emisije na velikim -zaslonima u stablu.
